CANoptic

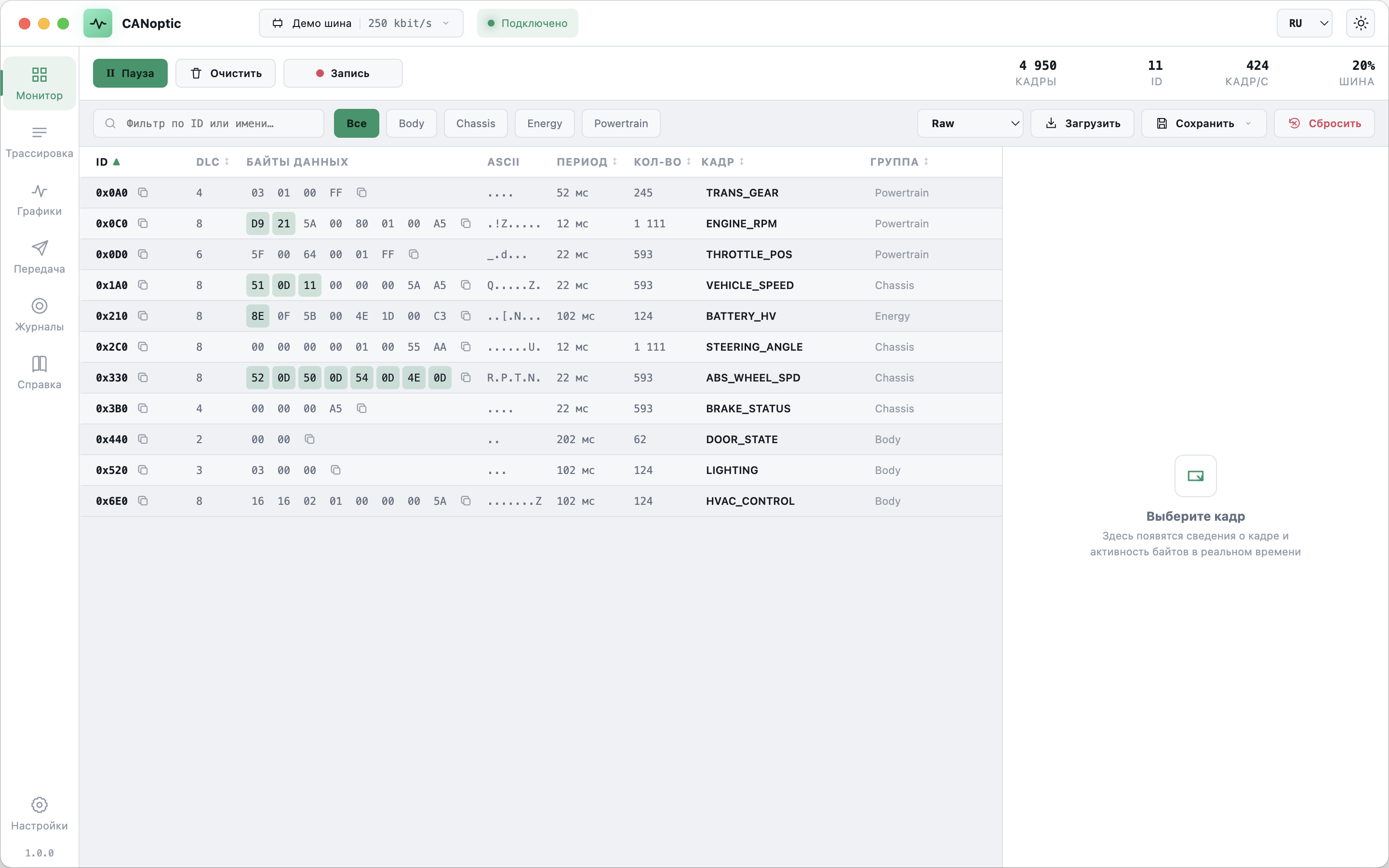

CANoptic — приложение для работы с CAN-шиной. Приложение группирует кадры по идентификатору, расшифровывает данные по DBC-файлу или по сигналам, которые вы описываете сами, строит графики в реальном времени и распознаёт служебные кадры CANopen. Кадры можно отправлять однократно и циклически, а записанный трафик — сохранять в JSONL или Vector ASCII (ASC).
Версия 1.0.1 · Windows x64 · 128 МБ
SHA-256 7a1691db96c20219bf73d34411d118abacf4a0e5ba8adf55fea2a00f52763434CANCANopenDBCМониторингГрафикиЗапись
Ключевые преимущества
- Мониторинг в реальном времени с группировкой по ID и подсветкой изменений
- Расшифровка данных по DBC и собственным сигналам
- Распознавание служебных кадров CANopen
- Графики до четырёх сигналов одновременно
- Отправка одиночных и циклических кадров
- Запись трафика с экспортом в JSONL и ASC
- Пассивный режим для безопасного наблюдения
Применение
Технические характеристики
| Возможности | |
| Монитор | Группировка по arbitration ID, счётчик, cycle time, подсветка изменившихся байтов и побитовая раскладка |
| Трассировка | Поток принятых и переданных кадров с ASCII и дельтой времени |
| Сигналы | Произвольные байты, порядок байт, signed/unsigned, float 32/64, битовый флаг, масштаб, смещение и единица |
| Графики | До четырёх пользовательских сигналов одновременно |
| CANopen | NMT, SYNC, EMCY, TIME, TPDO1–4, RPDO1–4, Heartbeat и SDO с индексом, подындексом и кодом прерывания |
| Передача | Standard/extended, data/RTR, DLC 0–8, однократно и циклически с заданным интервалом |
| Журналы | Буфер до 100 000 кадров, экспорт в JSONL и Vector ASCII (ASC) |
| Формат DBC | Импорт и экспорт описаний кадров и сигналов: имена, физические значения и единицы измерения |
| Формат CANoptic JSON | Собственный формат интерпретаций, включая сигналы из несмежных байтов |
| Статистика | Число кадров и ID, кадров в секунду, загрузка шины |
| Пассивный режим | Запрет передачи, аппаратный listen-only для SLCAN |
| Интерфейс | Тёмная и светлая темы, встроенная справка, русский и английский языки |
| Обновления | Автоматическая проверка и установка новых версий |
| Подключение | |
| CAN-адаптер | CANable 2.0 и другие SLCAN-совместимые адаптеры (последовательный порт) |
| Скорости шины | От 10 кбит/с до 1 Мбит/с |
| Работа без оборудования | Встроенная демо-шина с генератором трафика |
| Системные требования | |
| Операционная система | Windows 10 или Windows 11, x64 |
